内蔵アンプ型ヘリコプター用加速度センサー HA101
HA101 スペック一覧
| 型 番 | HA101 | ||
|---|---|---|---|
ダイナミック |
 |
||
| 感度、±5% @25°C | 20mV/g | ||
| 最大加速度 | 250g | ||
| 振幅非直線性 | 1％ | ||
| 周波数応答 | |||
| ±5% | 1.0～4,000Hz | ||
| ±10% | 0.7～6,000Hz | ||
| ±3dB | 0.4～12,000Hz | ||
| 共振周波数、取付け時、ノミナル | 30kHz | ||
| 横軸感度、max | 軸の5% | ||
| 温度応答 | |||
| -50℃ | -20% | ||
| +120℃ | +10% | ||
電気仕様 |
電源供給 | ||
| 供給電圧注1 | 18～30VDC | ||
| 定電流ダイオード注2 | 2-10mA | ||
| 電気ノイズ、g等価、ノミナル | |||
| ブロードバンド 2.5Hz～25kHz | 1,600μg | ||
| スペクトル 10Hz | 18μg/√Hz | ||
| 100Hz | 10μg/√Hz | ||
| 1,000Hz | 9μg/√Hz | ||
| 出力インピーダンス、max | 100Ω | ||
| バイアス出力電圧、ノミナル | 12VDC | ||
| グラウンド | ケース絶縁 | ||
耐環境仕様 |
|||
| 温度範囲 | -50～+120℃ | ||
| 耐振動加速度 | 250gピーク | ||
| 耐衝撃加速度 | 1,000gピーク | ||
| 電磁感度、g等価 | 70μg/gauss | ||

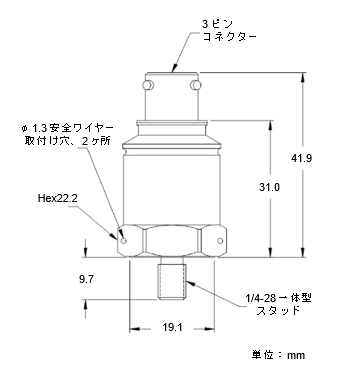

機械仕様 |
|||
| 質量 | 78g | ||
| ケース材料 | ステンレススティール | ||
| 取付けネジ | 1/4-28×9.7mm一体型スタッド | ||
| 出力コネクター | 3ピン、MIL-C-26482タイプ | ||
| 適合コネクター | R4タイプ | ||
| 推奨ケーブル | J9T2, 2芯シールド | ||
接続
| 機能 | コネクターピン |
|---|---|
| 9VDC | A |
| コモン | B |
| パワー/信号 | C |
注1：高振動信号での信号歪みを最小限に抑えるためには、24V～30VDCの電源供給が推奨されます。
注2：長いケーブルで駆動する場合、高いレベルの定電流源を使用して下さい。（詳細は問い合わせ）
100℃を超える温度での動作では、6mAの最大電流が推奨されます。
同時供給：80360-01取付スタッド、校正データ
