内蔵アンプ型ヘリコプター用速度センサー HA100V
HA100V スペック一覧
| 型 番 | HA100V | ||
|---|---|---|---|
ダイナミック |
 |
||
| 感度、±10% @25°C | 20mV/in/sec | ||
| 速度範囲 | 400in/secピーク | ||
| 振幅非直線性 | 1% | ||
| 周波数応答 | |||
| ±10% | 5～4,000Hz | ||
| ±3dB | 2.5～7,000Hz | ||
| 共振周波数、取付け時、ノミナル | 30kHz | ||
| 横軸感度、max | 軸の5% | ||
| 温度応答 | |||
| -50℃ | -15% | ||
| +120℃ | +5% | ||
電気仕様 |
|||
| 電源供給(電流引き込み) | <0.5mA | ||
| 電気ノイズ、g等価、ノミナル | |||
| ブロードバンド 2.5Hz～25kHz | 700μin/sec | ||
| スペクトル 10Hz | 80μin/sec/√Hz | ||
| 100Hz | 8μin/sec/√Hz | ||
| 1,000Hz | 1μin/sec/√Hz | ||
| 出力インピーダンス、max | 100Ω | ||
| バイアス出力電圧、ノミナル | 0VDC | ||
| グラウンド | ケース絶縁 | ||
耐環境仕様 |
|||
| 温度範囲 | -50～+120℃ | ||
| 耐振動加速度 | 250gピーク | ||
| 耐衝撃加速度 | 1,000gピーク | ||
| 電磁感度、g等価 | 50μin/sec/gauss | ||

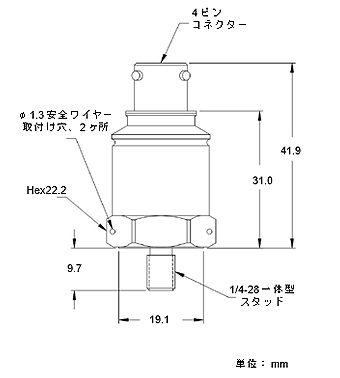

機械仕様 |
|||
| 質量 | ≦78g | ||
| ケース材料 | 316Lステンレススティール | ||
| 取付けネジ | 1/4-28×9.7mm一体型スタッド | ||
| 出力コネクター | 4ピン、MIL-C-26482タイプ | ||
| 適合コネクター | R4タイプ | ||
| 推奨ケーブル | 4芯シールド | ||
接続
| 機能 | コネクターピン |
|---|---|
| -9VDC | A |
| コモン | B |
| +9VDC | C |
| 信号出力 | D |
同時供給：80360-01取付スタッド、校正データ
