水中マイクロフォン H23シリーズ
H23シリーズ・ハイドロフォンは、小型、アンプ内蔵、シールド型で、多目的の水中音響測定用に設計されています。筐体は非常に頑丈で、ローコスト、超低ノイズの内臓アンプはこの製品の主な特長です。このシリーズの周波数応答により非常にフラットな応答を得られ、また幅広い周波数や優れた全方向性をもっています。内臓アンプによりケーブルの摩擦電気ノイズやコネクターのコンタミ不良を回避できます。コストを抑えるためインラインアンプは使用していません。ハイドロフォンとケーブルの接続部は、陰極の腐食による水の侵入を最小限に抑えるためポリウレタンで完璧に密閉されています。この製品にはエージング処理された圧電センシング素子を使用しており長期安定性を実現しています。
H23シリーズの主な用途としては、ミリタリーサーベイランス、生物学研究、船舶ノイズ研究、水中ポンプなどの機械類の研究、及び水中兵器のモニタリングなど多くの用途に使用できます。
H23シリーズ スペック一覧
| 型 番 | H23-080 | H23-100 | H23-130 |
|---|---|---|---|
 |
 |
 |
|
| ノミナル感度 | -174 dB re 1V/μPa | -178 dB re 1V/μPa | -182 dB re 1V/μPa |
| ノミナル電圧感度 | 2.00μV/Pa | 1.26μV/Pa | 0.79μV/Pa |
| 周波数応答注2 (re 100Hz) | |||
| ±2 dB | 15 Hz～10 kHz | 15 Hz～10 kHz | 15 Hz～10 kHz |
| ±4 dB | 10 Hz～50 kHz | 10 Hz～70 kHz | 10 Hz～100 kHz |
| +6/-10 dB | 5 Hz～100 kHz | 5 Hz～120 kHz | 5 Hz～150 kHz |

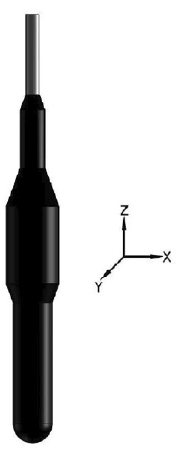

| 水平指向性(ラジアル、XY平面) | ±2 dB @20 kHz | ||
| ±4 dB @80 kHz | ±4 dB @100 kHz | ±4 dB @130 kHz | |
| 垂直指向性(軸、XZ平面) | ±3 dB @20 kHz | ||
| ノイズ、ノミナル@23℃、re 1μPa/√Hz | |||
| 1 kHz | 36 dB | 40 dB | 44 dB |
| 10 kHz | 23 dB | 27 dB | 30 dB |
| 100 kHz | 20 dB | 23 dB | 25 dB |
| 動作温度範囲 | -10～+60℃ | ||
| 最大動作静圧 | 1,000 PSI (海水深度680m) | ||
| ケーブル | φ3.6mm、ツイストシールドペア、3m標準長注3 | ||
| ジャケット材 | ポリウレタン | ||
| 長さ (mm) | 84.8 | 74.7 | 72.4 |
| 最大径 (mm) | 15.0 | 14.0 | 14.0 |
注1: 試験条件：淡水温度11℃、水中深度8.5m、ケーブル長18m
注2: 周波数応答のグラフは次ページ参照
注3: 注文時長さ指定可能
使用水中コネクター：R24M (Amphenol LTW-Deeptronica DT-HCM-G3RMM-RHA30 [MC3MG])
使用カプリングスリーブ：CS (MacArtney MCDDWLS)

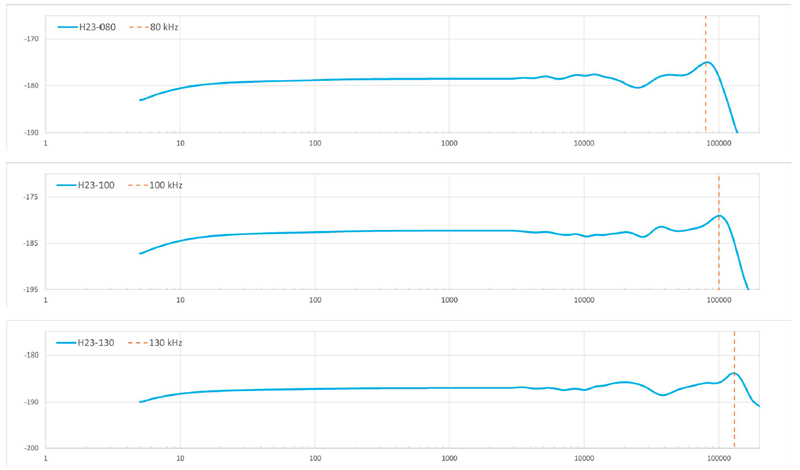

周波数応答グラフ

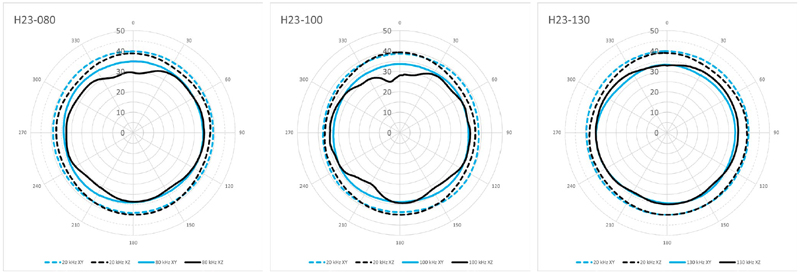

軌道プロット
