4-20mA出力型加速度センサー PCH420V

f3 ウィルコクソン・センシングテクノロジーズ社は、過酷な環境下でも使用可能なHART振動センサーを販売しています。高い信頼性とシンプルなプログラムにより、20年以上にわたりHARTフィールド通信プロトコルは、400万個を超えるデバイスをサポートするまでに成長してきました。PCH420Vは、産業界では普及している4-20mAループの上にデジタル信号をsuperimposeし、これにより回転機械のコンディイションベースのメンテナンスがフレキシビリティを提供しています。3つのユーザー設定可能なバンドにより、アンバランス、ミスアライメント、緩み、ベアリング疲労などの問題点にターゲットを絞った不具合を特定できます。HARTエナブル通信により、PCH420センサーを既存のHARTネットワークに統合でき、従来の振動監視システムの使用を避けることで大幅にコストを抑えられます。

デバイス 説明
PV 振動バンド1
SV 振動バンド2
TV 振動バンド3

PCH420V スペック一覧

型 番 PCH420V

HARTパラメーター


フルスケール速度出力、20mA、±10%
プログラマブルPVバンド
12.7~127mm/s、
ピーク(0.5~5.0 in/s、ピーク

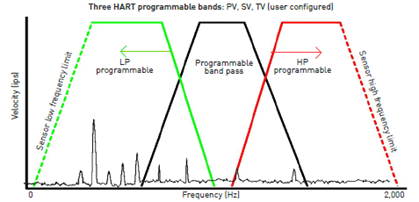

HART解析バンド、独立してプログラム可能
PV、SV、TV
ローパス
ハイパス
バンドパス(Max 2、同時)
信号検知オプション Rms、ピーク、真ピーク
最小解析バンド幅 10Hz

センサー仕様

周波数応答
 ±10% 10Hz~1.0kHz
 ±3dB 10Hz~1.0kHz
測定精度 @25℃、100Hz、1 ipsピークフルスケール ±5%
電流 3.8~22mA
ループ抵抗※注1 @24VDC、max 600Ω
立ち上り時間、4-20mAループ 30秒
グラウンド ケース絶縁、内部シールド
温度範囲 -40℃~+105℃
耐振動加速度 500gピーク
耐衝撃加速度 2,500gピーク
シールド ハーメティック
センサー素子 シェア型
ケース材料 316L SS
取り付け 1/4-28ネジ穴
出力コネクター M12
推奨ケーブル シールド、マルチコンダクター(J9T4A/J12/J84)
ケーブル J9T2A 一体型
  • 注1:最大ループ抵抗(RL)算出:(VDC – 10.3V) / 22.8mA、HART通信要求はmin 250Ω抵抗、詳細は取扱説明書を参照
  • 接続部分

HART イネーブル・フィールドプログラマブル振動センサー

PCH420トランスミッターは、シームレスにプロセスコントロール用のネットワークと統合でき、追加インフラにかかるコストを抑えることができます。3つのプログラム可能なバンドにより、将来起こり得る不具合をターゲット化し、装置の信頼性を改善することができます。

スマートデータによるスマートな決定

機械のパフォーマンスにおけるわずかな違いを特定することで、軸受不良、ギア不良、潤滑油関連の不具合、ポンプのキャビテーションなどの重大な不具合を予測できます。PCH420センサーは、HARTネットワークを通じて信頼性の高い振動データを出力し、メンテナンスコストを削減、また回転機械の寿命を延ばすことができます。リアルタイムの機械データを通して、高価な修理や突然のシャットダウンを防ぐことができます。

より早い不具合解析

3つのプログラム可能な周波数バンドで、根本原因分析を強化できます。過度の振動は素早く識別され、適切なプロセス改善が実施できます。メギット社のユニークなセンサーベースのフィルターバンドにより、正確無比な監視能力が可能になります。アブノーマルな振動原因の特定により、時間とコストが有効にメンテに使え、また推測による作業を排除できます。

連続通信

PCH420 センサーは、ホストのオートメーションシステムへシームレスで統合されて、ローコストの設置やリモート監視が可能になります。HARTとの統合を経由することで、センサー用の長いケーブルを配線する必要がなくなります。プラグアンドプレーのセンサーにより、制御室を離れての作業をなくし、自動的に振動データを取り込むことができます。1つのアドレスポートを経由して、センサーを16個までモニターでき、温度、流量、潤滑油などのポピュラーなパラメーターと共に振動データが作成できます。
・スケジュール: 指定期間内
・アラームベース: アラート警告と原因
・オンデマンド: リアルタイムの診断データ

フィールドプログラマブル

メギット社の新製品プログラム可能トランスミッターは、HARTプロセスコントローラーや情報システムによって、振動データにアクセスできることで、より正確な判断や予知診断能力を上げることができます。広いレンジのHARTによるPLCやハンドヘルド通信を使ってフィルターバンド周波数をプログラムできます。PCH420センサーは、次世代のコンディションモニタリング用として、不具合予知のため、よりターゲットを絞った特性を把握できます。

特長と優位性

・単体またはマルチドロップのループ設置
・3つのフィールドプラグラマブル振動バンド
・産業界での普及タイプM12コネクター
・HART7.0プロトコル設計
・分かりやすい4-20mA 振動データ
・既存のネットワークを通じての高信頼性データ
・ひとつのアドレスポートを経由して16個のセンサーを接続可能
