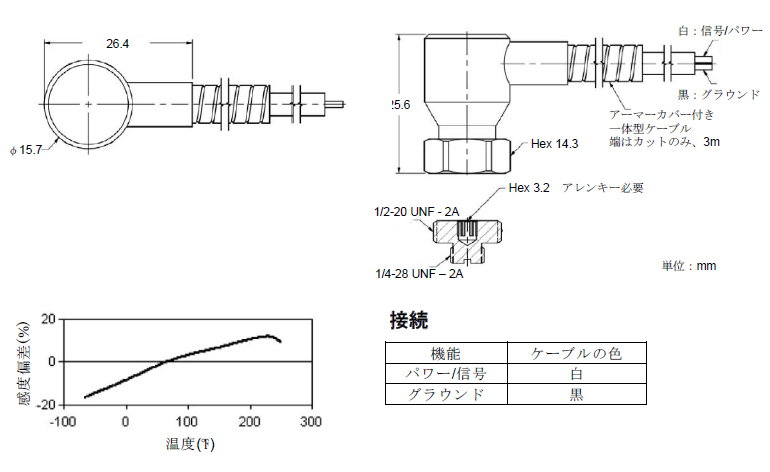

アーマーカバー付き一体型ケーブル加速度センサー SM103
SM103 スペック一覧
| 型 番 | SM103 | ||
|---|---|---|---|
ダイナミック特性 |
特 長 | ・低プロファイル ・ピボットベース ・3m アーマーカバー付き一体型ケーブル |
 |
| 感度、±15% | mV/(m/s2) | 100 | |
| 加速度範囲 | g | 50 | |
| 振幅非直線性 | % | 1 | |
| 周波数応答、±3dB | Hz | 0.5～10,000 | |
| 共振周波数 | kHz | 25 | |
| 横軸感度(max) | % | 軸の7 | |
| 温度応答 | グラフの通り | ||
電気仕様 |
|||
| 電源供給 | VDC | 18～28 | |
| 定電流ダイオード | mA | 2～10 | |
| 電気ノイズ、g 等価 | |||
| ブロードバンド 1Hz～10kHz | μg | 350 | |
| スペクトル 10Hz | μg/√Hz | 8 | |
| スペクトル 100Hz | μg/√Hz | 5 | |
| スペクトル 1,000Hz | μg/√Hz | 4 | |
| 出力インピーダンス、max | Ω | 150 | |
| 出力バイアス電圧 | VDC | 8～12 | |
| グラウンド | ケース絶縁、内部シールド | ||
| センシング | エレメントセラミック、シェア型 | ||
耐環境仕様 |
|||
| 温度範囲 | °C | -50～+120 | |
| 耐振動加速度 | g ピーク | 500 | |
| センサーケース保護等級 | IP67 | ||
機械仕様 |
|||
| 質量 | g | 31 | |
| ケース材料 | ステンレススチール | ||
| 取付け | 1/428スタッド | ||
| 一体型ケーブル 注1 | コネクターモールド、側部出力、ツイストシールドペアー、プリウレタン被覆、標準3m | ||
注1：ケーブル長は注文時お客様指定できます。
同時供給アクセサリー：マウントベース、校正データレベル2
継続的な性能改善のため本仕様は予告なしに変更することがあります。
