SX5003キセノンショートアークランプ仕様書
ランプ仕様
| 型番 | SX5003 |

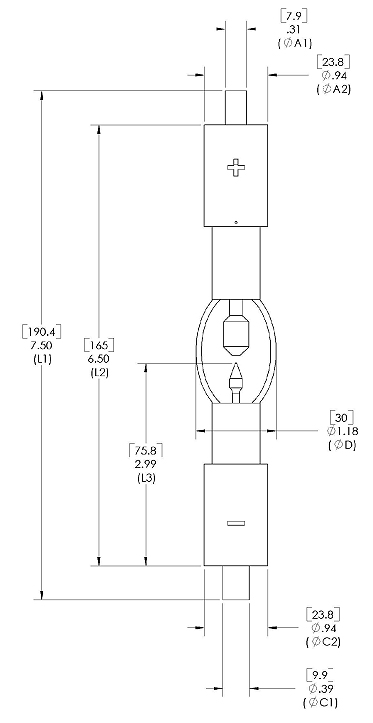

 ※画像クリックで拡大します。 |
|---|---|---|
| 定格パワー | 500 Watts | |
| 定格電圧 | 18 Volts DC | |
| 定格電流 | 28 Amps | |
| 電流範囲 | 17-30 Amps | |
| イグニッション電圧 | 70 kV | |
| 全体寸法(L1) | 7.50 (190.4) Inches (mm) | |
| ランプ長(L2) | 6.50 (165) Inches (mm) | |
| チップ・ショルダー間(L3) | 2.99 (75.8) Inches (mm) | |
| バルブ径(ΦD) | 1.18 (30) Inches (mm) | |
| 陰極ピン径(ΦC1) | 0.39 (9.9) Inches (mm) | |
| 陰極ベース(ΦC2) | 0.94 (23.8) Inches (mm) | |
| 陽極ピン径(ΦA1) | 0.31 (7.9) Inches (mm) | |
| 陰極ベース(ΦA2) | 0.94 (23.8) Inches (mm) | |
| アーク長 | 098 (2.5) Inches (mm) | |
| 全光速 | 14,500 Lumens | |
| 水平光度 | 1450 Cds | |
| 輝度 | 40,000 Cds/cm2 |
動作仕様
・最大フィッティング温度：230℃
・冷却要求：強制空冷
・ランプ本体への風量は最小
・操作方向：垂直または水平
・冷却要求：強制空冷
・ランプ本体への風量は最小
・操作方向：垂直または水平
