SX50002キセノンショートアークランプ仕様書

ランプ仕様

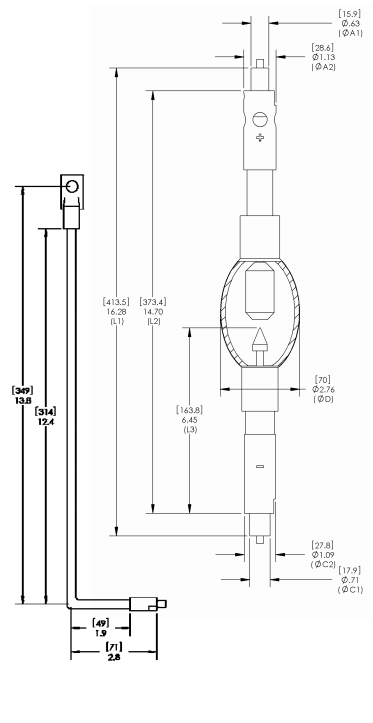

型番 SX50002 ※画像クリックで拡大します。
定格パワー 5000 Watts
定格電圧 33 Volts DC
定格電流 140 Amps
電流範囲 100-160 Amps
イグニッション電圧 40 kV
全体寸法(L1) 16.28 (413.5) Inches (mm)
ランプ長(L2) 14.70 (373.4) Inches (mm)
チップ・ショルダー間(L3) 6.45 (163.8) Inches (mm)
バルブ径(ΦD) 2.76 (70.1) Inches (mm)
陰極ピン径(ΦC1) 0.71 (17.9) Inches (mm)
陰極ベース(ΦC2) 1.09 (27.8) Inches (mm)
陽極ピン径(ΦA1) 0.63 (15.9) Inches (mm)
陰極ベース(ΦA2) 1.13 (28.6) Inches (mm)
アーク長 0.310 (7.9) Inches (mm)
全光速 225,000 Lumens
水平光度 27,000 Cds
輝度 95,000 Cds/cm2

ケーブルは電極の一方に取付け

動作仕様

・最大フィッティング温度:230℃
・冷却要求:ファンによる強制空冷
・取付方向:垂直または水平
