SX30002キセノンショートアークランプ仕様書
ランプ仕様
| 型番 | SX30002 |

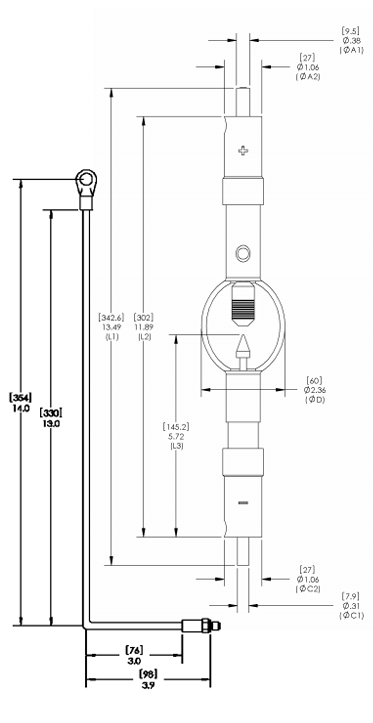

 ※画像クリックで拡大します。 |
|---|---|---|
| 定格パワー | 3000 Watts | |
| 定格電圧 | 30 Volts DC | |
| 定格電流 | 100 Amps | |
| 電流範囲 | 60-110 Amps | |
| イグニッション電圧 | 40 kV | |
| 全体寸法(L1) | 13.49 (342.6) Inches (mm) | |
| ランプ長(L2) | 11.89 (302.0) Inches (mm) | |
| チップ・ショルダー間(L3) | 5.72 (145.2) Inches (mm) | |
| バルブ径(ΦD) | 2.36 (60.0) Inches (mm) | |
| 陰極ピン径(ΦC1) | 0.31 (7.9) Inches (mm) | |
| 陰極ベース(ΦC2) | 1.06 (27.0) Inches (mm) | |
| 陽極ピン径(ΦA1) | 0.38 (9.5) Inches (mm) | |
| 陰極ベース(ΦA2) | 1.06 (27.0) Inches (mm) | |
| アーク長 | 0.230 (5.8) Inches (mm) | |
| 全光速 | 130,000 Lumens | |
| 水平光度 | 12,000 Cds | |
| 輝度 | 90,000 Cds/cm2 |
ケーブルは電極の一方に取付け
動作仕様
・最大フィッティング温度：230℃
・冷却要求：ファンによる強制空冷
・取付方向：垂直または水平
・冷却要求：ファンによる強制空冷
・取付方向：垂直または水平
