IREM社 メタルハライドランプ用高圧イグナイター ADシリーズ

高圧イグナイター ADシリーズ

adシリーズ この高圧イグナイターは、シングルエンド、ダブルエンドの200Wから18,000Wまでのメタルハライドランプをイグニッションするために開発されました。
ACメインラインから電源供給を受けて動作し、コンパクトなデザイン、高温での安定性、ガルバニック絶縁、低ノイズレベルなどが特長となっています。全モデルの特性は多くのランプメーカーの仕様に合致するよう設計されています。
このイグナイターでは、それぞれ違った高圧用ポールの位置が選べ、コンパクト設計や、ポータブル設計のシステムを含む幅広い用途に適合するよう、絶縁ブッシングが組み込まれています。
これらのイグナイターはランプに極力近く、熱的にシールドされた場所に据え付ける必要があります。高圧線は出来るだけ短くし、コロナ放電を避け、イグニッションのエネルギー低下を防ぐため絶縁に配慮しなければなりません。適切な干渉抑止のためグラウンドするようにして下さい。

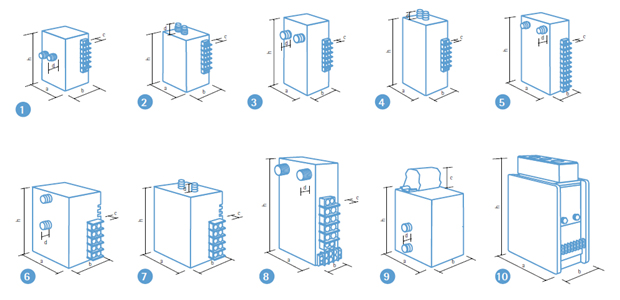

高圧イグナイター ADシリーズ 製品形状

高圧イグナイター ADシリーズ 製品一覧

メタルハライドランプパワー [W] 200 - 575 1,200
モデル番号 AD-825/A-US AD-825/B ADC-825/A-US AD-1550/A-US AD-1550/B ADC-1550/A-US
製品番号 02815024 02815025 02815030 02820025 02820035 02820040
■仕様
ACノミナル電圧 注1 [V] 230 230 230 230 230 230
入力電圧範囲 [V] 207-253 207-253 207-253 207-253 207-253 207-253
周波数 [Hz] 50/60 50/60 50/60 50/60 50/60 50/60
周波数範囲 [Hz] 47-63 47-63 47-63 47-63 47-63 47-63
イグニッション中最大入力電流 [A] 1.5 1.5 1.3 1.5 1.5 1.3
高圧パルス振幅 [kV] ≤ 25 ≤ 25 ≤ 25 ≤ 50 ≤ 50 ≤ 50
パルス数/半サイクル ≤ 20 ≤ 20 ≤ 15 ≤ 15 ≤ 15 ≤ 15
負荷キャパシティ範囲 [pF] 5 - 30 5 - 30 5 - 30 5 - 30 5 - 30 5 - 30
ランプ電流@環境温度≤ 55°C [A] ≤ 8 ≤ 8 ≤ 8 ≤ 15 ≤ 15 ≤ 15
パワー損失@周囲温度 = 25°C 注2 [W] 1 1 1.2 5.8 5.8 6.8
最長連続動作時間 [s] 6 6 6 6 6 6
適合基準 CE / UL CE CE / UL CE / UL CE CE / UL
保護等級 IP00 IP00 IP00 IP00 IP00 IP00
絶縁クラス CL1 CL1 CL1 CL1 CL1 CL1
保管温度 [°C] -20 ~ +60 -20 ~ +60 -20 ~ +60 -20 ~ +60 -20 ~ +60 -20 ~ +60
重量 [kg] 1.3 1.3 1.2 1.6 1.6 1.2
寸法 AxBxHxd [mm] 75 x 64 x 104 x 32 x 10 75 x 64 x 104 x 32 x 10 90 x 44 x 130 x 32 x 10 75 x 64 x 146 x 48 x 10 75 x 64 x 146 x 32 x 10 90 x 44 x 130 x 32 x 10
最大高圧ケーブル絶縁Ø [mm] 9 9 9 12.5 9 9
形状 1 2 5 3 4 5
タイミング マニュアル マニュアル マニュアル マニュアル マニュアル マニュアル
注1:イグナイターは次のように接続出来ます。1Ph+N+PE または 2Ph+PE
注2:パワー損失はノミナルランプ電流値で測定されています。
注3:「d」の寸法はイグナイターの絶縁ブッシングの寸法です。
すべてのイグナイター製品は絶縁ブッシングと、すずメッキ製コンタクトが付いています。高圧ケーブルは供給されません。
違う入力電圧または周波数対応モデルもあります。
メタルハライドランプパワー [W] 2,500 – 4,000
モデル番号 AD-3050/A-US AD-3050/B-US ADC-3050/A-US ADN-3050/A
製品番号 02825049 02825050 02823050 02925049
■仕様
ACノミナル電圧 注1 [V] 230 230 230 230
入力電圧範囲 [V] 207-253 207-253 207-253 207-253
周波数 [Hz] 50/60 50/60 50/60 50/60
周波数範囲 [Hz] 47-63 47-63 47-63 47-63
イグニッション中最大入力電流 [A] 1.5 1.5 1.3 3.8
高圧パルス振幅 [kV] ≤ 50 ≤ 50 ≤ 50 ≤ 50
パルス数/半サイクル ≤ 15 ≤ 15 ≤ 20 ≤ 20
負荷キャパシティ範囲 [pF] 5 - 30 5 - 30 5 - 30 5 - 30
ランプ電流@環境温度≤ 55°C [A] ≤ 30 ≤ 30 ≤ 30 ≤ 30
パワー損失@周囲温度 = 25°C 注2 [W] 11 11 14 10
最長連続動作時間 [s] 6 6 6 6
適合基準 CE / UL CE / UL CE / UL CE
保護等級 IP00 IP00 IP00 IP00
絶縁クラス CL1 CL1 CL1 CL1
保管温度 [°C] -20 ~ +60 -20 ~ +60 -20 ~ +60 -20 ~ +60
重量 [kg] 2.9 2.9 1.6 3
寸法 AxBxHxd 注3 [mm] 130 x 83 x 150 x 48 x 15 130 x 83 x 150 x 48 x 15 98 x 46 x 160 x 48 x 15 130 x 83 x 150 x 48 x 15
最大高圧ケーブル絶縁Ø [mm] 12.5 12.5 12.5 12.5
形状 6 7 8 6
タイミング マニュアル マニュアル マニュアル マニュアル
注1:イグナイターは次のように接続出来ます。1Ph+N+PE または 2Ph+PE
注2:パワー損失はノミナルランプ電流値で測定されています。
注3:「d」の寸法はイグナイターの絶縁ブッシングの寸法です。
すべてのイグナイター製品は絶縁ブッシングと、すずメッキ製コンタクトが付いています。高圧ケーブルは供給されません。
違う入力電圧または周波数対応モデルもあります。
メタルハライドランプパワー [W] 4,000 6,000 12,000 – 18,000
モデル番号 AD-3065/A AD-3065/B AD-6055-US AD-9070-US
製品番号 02825066 02825070 02825080 02825191
■仕様
ACノミナル電圧 注1 [V] 230 230 230 230
入力電圧範囲 [V] 207-253 207-253 207-253 207-253
周波数 [Hz] 50/60 50/60 50/60 50/60
周波数範囲 [Hz] 47-63 47-63 47-63 47-63
イグニッション中最大入力電流 [A] 3.8 3.8 3.8 3.8
高圧パルス振幅 [kV] ≤ 65 ≤ 65 ≤ 55 ≤ 70
パルス数/半サイクル ≤ 15 ≤ 15 ≤ 15 ≤ 13
負荷キャパシティ範囲 [pF] 5 - 30 5 - 30 5 - 30 5 - 30
ランプ電流@環境温度≤ 55°C [A] ≤ 30 ≤ 30 ≤ 60 ≤ 90
パワー損失@周囲温度 = 25°C 注2 [W] 14 14 15 17.5
最長連続動作時間 [s] 6 6 6 6
適合基準 CE CE CE / UL CE / UL
保護等級 IP00 IP00 IP00 IP00
絶縁クラス CL1 CL1 CL1 CL1
保管温度 [°C] -20 ~ +60 -20 ~ +60 -20 ~ +60 -20 ~ +60
重量 [kg] 3 3 3.25 6.75
寸法 AxBxHxd 注3 [mm] 130 x 83 x 150 x 48 x 15 130 x 83 x 150 x 48 x 15 130 x 83 x 150 x 48 x 44 200 x 100 x 265.5
最大高圧ケーブル絶縁Ø [mm] 12.5 12.5 12.5 28
形状 6 7 9 10
タイミング マニュアル マニュアル マニュアル マニュアル
注1:イグナイターは次のように接続出来ます。1Ph+N+PE または 2Ph+PE
注2:パワー損失はノミナルランプ電流値で測定されています。
注3:「d」の寸法はイグナイターの絶縁ブッシングの寸法です。
すべてのイグナイター製品は絶縁ブッシングと、すずメッキ製コンタクトが付いています。高圧ケーブルは供給されません。
違う入力電圧または周波数対応モデルもあります。
