IREM社 ショートアークキセノンランプ用マグネティック整流電源3相 N3、N3-Eシリーズ

マグネティック整流電源3相 N3、N3-Eシリーズ

exシリーズ この整流器は700Wから15,000Wまでのショートアークキセノンランプを、適切に動作させ長寿命化を実現します。
この3相整流器の特長としては、ガルバニック絶縁、ソフトな突入電流、低リップル値、高安定化出力電流などがあります。これらの製品にはIREM社製の特殊なトランスフォーマーが採用されており、またマグネチックシャントにより、ランプ出力パワーをコンスタントでリニアな整流ができます。
新規設計では騒音を低く抑えるようになっています。外部温度40℃までの連続運転ができ、またオンオフコントロールスイッチや、オンオフリモートコントロール用ターミナルが3つ備わっています。

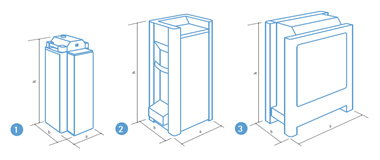

マグネティック整流電源3相 N3、N3-Eシリーズ 製品形状

マグネティック整流電源3相 N3、N3-Eシリーズ 製品一覧

キセノンランプパワー範囲 [W] 700~1,000
モデル番号 N3-50E N3-50E N3-50E N3-50E N3-50
製品番号 00605280 00605281 00605284 対応可 00605208
■入力仕様
メイン接続 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE
ACノミナル電圧 [V] 400 220 415 200 220
入力電圧範囲 [V] 38-440 208-242 394-456 190-220 208-230
周波数 [Hz] 50 50/60 50/60 50/60 60
周波数範囲 [Hz] 48-52 48-63 48-63 48-63 57-63
最大入力電流 [A] 4.3 7.9 4.2 8 7.9
最大パワー [W] 3,000 3,000 3,000 3,000 3,000
保護デバイス なし なし なし なし なし
■出力仕様
無負荷電圧@最小入力電圧 注1 [V] 87 84 84 84 84
DC出力電圧範囲 [V] 16~28 16~28 16~28 16~28 16~28
DC出力電流範囲 [A] 30~55 30~55 30~55 30~55 30~55
P-P電流リップル/AF付き [%] <3 <3 <3 <3 <3
P-P電流リップル/AFなし [%] <8 <8 <8 <8 <8
効率 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8
出力装置 注2 - - - - A/V
補助供給 - - - - あり
補助供給保護 - - - - ヒューズ
ON/OFF制御 スイッチ スイッチ スイッチ スイッチ スイッチ
ランプ電流調整 ハンドホイール ハンドホイール ハンドホイール ハンドホイール ハンドホイール
リモート制御 ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF

適合基準 CE CE CE CE CE/UL 注6
音響ノイズ 注3 [dB] < 55 < 55 < 55 < 55 < 55
保護等級 IP20 IP20 IP20 IP20 IP20
絶縁クラス CL1 CL1 CL1 CL1 CL1
保管温度 [°C] -20 - +60 -20 - +60 -20 - +60 -20 - +60 -20 - +60
動作温度 [°C] 0 - +40 0 - +40 0 - +40 0 - +40 0 - +40
冷却 自然放熱 自然放熱 自然放熱 自然放熱 自然放熱
寸法 AxBxH [mm] 320x380x770 320x380x770 320x380x770 320x380x770 410x350x840
形状 1 1 1 1 2
重量/AF付き 注4 [kg] 85 85 85 85 101
重量/AFなし 注4 [kg] 70 70 70 70 80
取り付け方向 垂直 垂直 垂直 垂直 垂直
推奨イグナイター AS-8030, AS-16040A AS-8030, AS-16040A AS-8030, AS-16040A AS-8030, AS-16040A AS-8030, AS-16040A
注1:スイッチオン後500ms
注2:A=電流計 V=電圧計(要望によりN3で供給)
注3:距離1m、オープンスペースで測定
注4:ネット重量は公差±2.5%
注5:UL適合
注6:UL認定
違う入力電圧または周波数対応モデルもあります。
キセノンランプパワー範囲 [W] 1,600~2,000
モデル番号 N3-80E N3-80E N3-80E N3-80E N3-80
製品番号 00608080 00608081 00608084 対応可 00608008
■入力仕様
メイン接続 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE
ACノミナル電圧 [V] 400 220 415 200 220
入力電圧範囲 [V] 38-440 208-242 394-456 190-220 208-230
周波数 [Hz] 50 50/60 50/60 50/60 60
周波数範囲 [Hz] 48-52 48-63 48-63 48-63 57-63
最大入力電流 [A] 8.4 15.2 8.1 16.7 15.2
最大パワー [W] 5,800 5,800 5,800 5,800 5,800
保護デバイス なし なし なし なし なし
■出力仕様
無負荷電圧@最小入力電圧 注1 [V] 107 109 107 109 109
DC出力電圧範囲 [V] 21~35 21~35 21~35 21~35 21~35
DC出力電流範囲 [A] 43~85 43~85 43~85 43~85 43~85
P-P電流リップル/AF付き [%] <3 <3 <3 <3 <3
P-P電流リップル/AFなし [%] <8 <8 <8 <8 <8
効率 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8
出力装置 注2 - - - - A/V
補助供給 - - - - あり
補助供給保護 - - - - ヒューズ
ON/OFF制御 スイッチ スイッチ スイッチ スイッチ スイッチ
ランプ電流調整 ハンドホイール ハンドホイール ハンドホイール ハンドホイール ハンドホイール
リモート制御 ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF

適合基準 CE CE CE CE CE/UL注6
音響ノイズ 注3 [dB] < 55 < 55 < 55 < 55 < 55
保護等級 IP20 IP20 IP20 IP20 IP20
絶縁クラス CL1 CL1 CL1 CL1 CL1
保管温度 [°C] -20 - +60 -20 - +60 -20 - +60 -20 - +60 -20 - +60
動作温度 [°C] 0 - +40 0 - +40 0 - +40 0 - +40 0 - +40
冷却 自然放熱 自然放熱 自然放熱 自然放熱 自然放熱
寸法 AxBxH [mm] 320x380x770 320x380x770 320x380x770 320x380x770 410x350x840
形状 1 1 1 1 2
重量/AF付き 注4 [kg] 105 105 105 105 122
重量/AFなし 注4 [kg] 90 90 90 90 101
取り付け方向 垂直 垂直 垂直 垂直 垂直
推奨イグナイター AS-16040, AS-16040A, ASC-12040 AS-16040, AS-16040A, ASC-12040 AS-16040, AS-16040A, ASC-12040 AS-16040, AS-16040A, ASC-12040 AS-16040, AS-16040A, ASC-12040
注1:スイッチオン後500ms
注2:A=電流計 V=電圧計(要望によりN3で供給)
注3:距離1m、オープンスペースで測定
注4:ネット重量は公差±2.5%
注5:UL適合
注6:UL認定
違う入力電圧または周波数対応モデルもあります。
キセノンランプパワー範囲 [W] 2,000-3,000
モデル番号 N3-100E N3-100E N3-100E N3-100E N3-100E
製品番号 00610080 00610081 00610084 対応可 00610008
■入力仕様
メイン接続 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE
ACノミナル電圧 [V] 400 220 415 200 220
入力電圧範囲 [V] 38-440 208-242 394-456 190-220 208-230
周波数 [Hz] 50 50 50/60 50/60 60
周波数範囲 [Hz] 48-52 48-52 48-63 48-63 57-63
最大入力電流 [A] 10 18.1 9.6 19.9 18.1
最大パワー [W] 6900 6900 6900 6900 6900
保護デバイス なし なし なし なし なし
■出力仕様
無負荷電圧@最小入力電圧 注1 [V] 112 106 111 104 109
DC出力電圧範囲 [V] 28~36 28~36 28~36 28~36 28~36
DC出力電流範囲 [A] 52~110 52~110 52~110 52~110 52~110
P-P電流リップル/AF付き [%] <3 <3 <3 <3 <3
P-P電流リップル/AFなし [%] <8 <8 <8 <8 <8
効率 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8
出力装置 注2 なし なし なし なし A/V
補助供給 なし なし なし なし あり
補助供給保護 なし なし なし なし ヒューズ
ON/OFF制御 スイッチ スイッチ スイッチ スイッチ スイッチ
ランプ電流調整 ハンドホイール ハンドホイール ハンドホイール ハンドホイール ハンドホイール
リモート制御 ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF

適合基準 CE CE CE CE CE/UL注6
音響ノイズ 注3 [dB] < 55 < 55 < 55 < 55 < 55
保護等級 IP20 IP20 IP20 IP20 IP20
絶縁クラス CL1 CL1 CL1 CL1 CL1
保管温度 [°C] -20 - +60 -20 - +60 -20 - +60 -20 - +60 -20 - +60
動作温度 [°C] 0 - +40 0 - +40 0 - +40 0 - +40 0 - +40
冷却 自然放熱 自然放熱 自然放熱 自然放熱 自然放熱
寸法 AxBxH [mm] 320x380x770 320x380x770 320x380x770 320x380x770 460x410x940
形状 1 1 1 1 2
重量/AF付き 注4 [kg] 123 123 123 123 148
重量/AFなし 注4 [kg] 108 108 108 108 127
取り付け方向 垂直 垂直 垂直 垂直 垂直
推奨イグナイター AS-16040, AS-16040A AS-16040, AS-16040A AS-16040, AS-16040A AS-16040, AS-16040A AS-16040, AS-16040A
注1:スイッチオン後500ms
注2:A=電流計 V=電圧計(要望によりN3で供給)
注3:距離1m、オープンスペースで測定
注4:ネット重量は公差±2.5%
注5:UL適合
注6:UL認定
違う入力電圧または周波数対応モデルもあります。
キセノンランプパワー範囲 [W] 3,000-5,000
モデル番号 N3-150E N3-150E N3-150E N3-150E N3-150
製品番号 00615280 00615251 00615255 対応可 00615208
■入力仕様
メイン接続 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE
ACノミナル電圧 [V] 400 220 415 200 220
入力電圧範囲 [V] 38-440 208-242 394-456 190-220 208-230
周波数 [Hz] 50 50 50/60 50/60 60
周波数範囲 [Hz] 48-52 48-52 48-63 48-63 57-63
最大入力電流 [A] 13.6 24.7 13.1 27.1 24.7
最大パワー [W] 9400 9400 9400 9400 9400
保護デバイス なし なし なし なし なし
■出力仕様
無負荷電圧@最小入力電圧 注1 [V] 112 108 108 107 110
DC出力電圧範囲 [V] 28~40 28~40 28~40 28~40 28~40
DC出力電流範囲 [A] 80~150 80~150 80~150 80~150 80~150
P-P電流リップル/AF付き [%] <3 <3 <3 <3 <3
P-P電流リップル/AFなし [%] - - - - -
効率 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8
出力装置 注2 なし なし なし なし A/V
補助供給 なし なし なし なし あり
補助供給保護 なし なし なし なし ヒューズ
ON/OFF制御 スイッチ スイッチ スイッチ スイッチ スイッチ
ランプ電流調整 ハンドホイール ハンドホイール ハンドホイール ハンドホイール ハンドホイール
リモート制御 ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF

適合基準 CE CE CE CE CE/UL 注6
音響ノイズ 注3 [dB] < 55 < 55 < 55 < 55 < 55
保護等級 IP20 IP20 IP20 IP20 IP20
絶縁クラス CL1 CL1 CL1 CL1 CL1
保管温度 [°C] -20 - +60 -20 - +60 -20 - +60 -20 - +60 -20 - +60
動作温度 [°C] 0 - +40 0 - +40 0 - +40 0 - +40 0 - +40
冷却 強制空冷 強制空冷 強制空冷 強制空冷 強制空冷
寸法 AxBxH [mm] 320x380x770 320x380x770 320x380x770 320x380x770 460x410x940
形状 1 1 1 1 2
重量/AF付き 注4 [kg] 130 130 130 130 154
重量/AFなし 注4 [kg]
取り付け方向 垂直 垂直 垂直 垂直 垂直
推奨イグナイター AS-16040, AS-16040A AS-16040, AS-16040A AS-16040, AS-16040A AS-16040, AS-16040A AS-16040, AS-16040A
注1:スイッチオン後500ms
注2:A=電流計 V=電圧計(要望によりN3で供給)
注3:距離1m、オープンスペースで測定
注4:ネット重量は公差±2.5%
注5:UL適合
注6:UL認定
違う入力電圧または周波数対応モデルもあります。
キセノンランプパワー範囲 [W] 5,000~7,000
モデル番号 N3-180E N3-180E N3-180E N3-180E N3-180E
製品番号 00618250 00618251 00618255 対応可 00618208
■入力仕様
メイン接続 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE
ACノミナル電圧 [V] 400 220 415 200 220
入力電圧範囲 [V] 380-440 208-242 394-456 190-220 208-230
周波数 [Hz] 50 50 50/60 50/60 60
周波数範囲 [Hz] 48-52 48-52 48-63 48-63 57-63
最大入力電流 [A] 18.8 34.1 18.1 37.5 34.1
最大パワー [W] 13,000 13,000 13,000 13,000 13,000
保護デバイス - - - - -
■出力仕様
無負荷電圧@最小入力電圧 注1 [V] 122 115 120 120 120
DC出力電圧範囲 [V] 28~48 28~48 28~48 28~48 28~48
DC出力電流範囲 [A] 110~165 110~165 110~165 110~165 110~165
P-P電流リップル/AF付き [%] <3 <3 <3 <3 <3
P-P電流リップル/AFなし [%] - - - - -
効率 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8
出力装置 注2 - - - - A/V
補助供給 - - - - あり
補助供給保護 - - - - ヒューズ
ON/OFF制御 スイッチ スイッチ スイッチ スイッチ スイッチ
ランプ電流調整 ハンドホイール ハンドホイール ハンドホイール ハンドホイール ハンドホイール
リモート制御 ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF

適合基準 CE CE CE CE CE/UL 注6
音響ノイズ 注3 [dB] < 55 < 55 < 55 < 55 < 55
保護等級 IP20 IP20 IP20 IP20 IP20
絶縁クラス CL1 CL1 CL1 CL1 CL1
保管温度 [°C] -20 - +60 -20 - +60 -20 - +60 -20 - +60 -20 - +60
動作温度 [°C] 0 - +40 0 - +40 0 - +40 0 - +40 0 - +40
冷却 強制空冷 強制空冷 強制空冷 強制空冷 強制空冷
寸法 AxBxH [mm] 320x380x770 320x380x770 320x380x770 320x380x770 460x410x940
形状 1 1 1 1 2
重量/AF付き 注4 [kg] 158 158 158 158 175
重量/AFなし 注4 [kg] - - - - -
取り付け方向 垂直 垂直 垂直 垂直 垂直
推奨イグナイター ASN-700A, AS-16040A ASN-700A, AS-16040A ASN-700A, AS-16040A ASN-700A, AS-16040A ASN-700A, AS-16040A
注1:スイッチオン後500ms
注2:A=電流計 V=電圧計(要望によりN3で供給)
注3:距離1m、オープンスペースで測定
注4:ネット重量は公差±2.5%
注5:UL適合
注6:UL認定
違う入力電圧または周波数対応モデルもあります。
キセノンランプパワー範囲 [W] 7,000~10,000 12,000~15,000
モデル番号 N3-200 N3-200 N3-200 N3-200 N3-400 N3-400
製品番号 006202000 00620204 00620208 対応可 00640208 00644000
■入力仕様
メイン接続 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+PE 3Ph+N+PE
ACノミナル電圧 [V] 400 415 208 200 220 400
入力電圧範囲 [V] 380-440 394-456 187-230 190-220 190-230 380-440
周波数 [Hz] 50 50/60 60 50/60 60 50
周波数範囲 [Hz] 48-52 48-63 57-63 48-63 57-63 48-52
最大入力電流 [A] 30.3 29.2 58.2 60.6 92 48
最大パワー [W] 21,000 21,000 21,000 21,000 33,000 33,000
保護デバイス - - - - 温度自動調整デバイス 温度自動調整デバイス
■出力仕様
無負荷電圧@最小入力電圧 注1 [V] 157 157 150 150 127 140
DC出力電圧範囲 [V] 36~55 36~55 36~55 36~55 27~40 27~40
DC出力電流範囲 [A] 110~210 110~210 110~210 110~210 280~400 280~400
P-P電流リップル/AF付き [%] <3 <3 <3 <3 <4 <4
P-P電流リップル/AFなし [%] - - - - - -
効率 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8 ≥ 0.8
出力装置 注2 A/V A/V A/V A/V A/V A/V
補助供給 あり あり あり あり あり あり
補助供給保護 ヒューズ ヒューズ ヒューズ ヒューズ ヒューズ ヒューズ
ON/OFF制御 スイッチ スイッチ スイッチ スイッチ スイッチ スイッチ
ランプ電流調整 ハンドホイール ハンドホイール ハンドホイール ハンドホイール ハンドホイール ハンドホイール
リモート制御 ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF-電流調整 ON/OFF-電流調整

適合基準 CE CE CE/UL 注6 CE CE/UL 注6 CE
音響ノイズ 注3 [dB] < 55 < 55 < 55 < 55 - -
保護等級 IP20 IP20 IP20 IP20 IP20 IP20
絶縁クラス CL1 CL1 CL1 CL1 CL1 CL1
保管温度 [°C] -20 - +60 -20 - +60 -20 - +60 -20 - +60 -20 - +60 -20 - +60
動作温度 [°C] 0 - +40 0 - +40 0 - +40 0 - +40 0 - +40 0 - +40
冷却 強制空冷 強制空冷 強制空冷 強制空冷 強制空冷 強制空冷
寸法 AxBxH [mm] 460x410x1040 460x410x1040 460x410x1040 460x410x1040 660x530x1100 660x530x1100
形状 2 2 2 2 3 3
重量/AF付き 注4 [kg] 207 207 207 207 448 448
重量/AFなし 注4 [kg] - - - - - -
取り付け方向 垂直 垂直 垂直 垂直 垂直 垂直
推奨イグナイター ASN-1000A ASN-1000A ASN-1000A ASN-1000A AS-40045A AS-40045A
注1:スイッチオン後500ms
注2:A=電流計 V=電圧計(要望によりN3で供給)
注3:距離1m、オープンスペースで測定
注4:ネット重量は公差±2.5%
注5:UL適合
注6:UL認定
違う入力電圧または周波数対応モデルもあります。
