IREM社 ショートアークキセノンランプ用高圧イグナイター ASシリーズ
高圧イグナイター ASシリーズ
高圧イグナイターは、150Wから15kWのショートアークキセノンランプをストライクするように設計されています。
IREM社の高周波イグナイターは、多くの用途に合致するようACメイン電源用に設計されています。
製品の特長として、コンパクト設計、高温安定性、高いガルバニック絶縁性、オプションのタイミングボードなどで、幅広い用途に使用できます。
型番の最後に「A」が付く製品はマニュアルでのイグニッション用となっており、不具合ランプによるイグナイターへのダメージを避けるため、自動や短時間イグニッション用タイミングボードを内蔵しています。タイミングボードのしきい値電圧を選択することで、短時間でノイズフリーのランプイグニッションが可能で、どのような整流器の電気的特性にも合致します。さらに半サイクル用数パルスのイグナイターもあり、RF干渉を低減するため高度な電子装置にも使用できます。
ASシリーズは、ランプのいかなる冷却状態でも正確な再点灯を確保でき、多くのランプメーカーの推奨に合致しています。
イグナイターはランプに出来るだけ近い箇所に据え付けるようにしますが、熱的なシールドを施す必要があります。高圧線は極力短くし、コロナ放電を回避、ストライクのエネルギーを低減するため適切に絶縁する必要があります。適切な干渉抑制のため接地をして下さい。

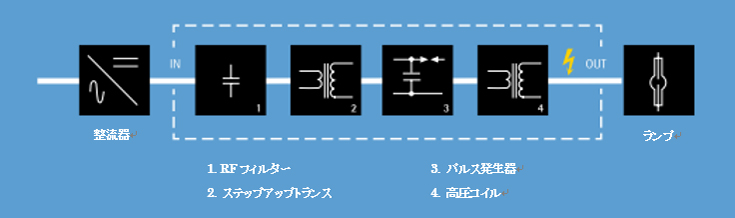

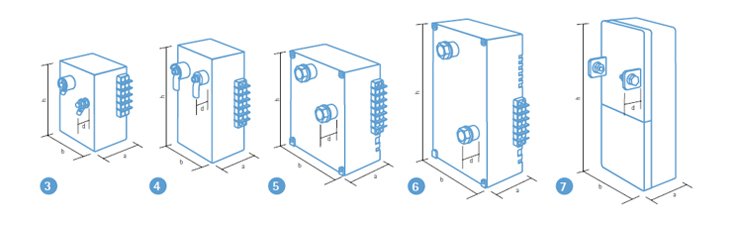

高圧イグナイター ASシリーズ 製品形状
高圧イグナイター ASシリーズ 製品一覧
| キセノンランプパワー範囲 [W] |
≤ 180 |
≤ 500 |
≤ 1,600 |
| モデル番号 |
AS-1530 |
AS-3040 |
AS-8030 |
| 製品番号 |
02815010 |
02815011 |
02820010 |
02820011 |
02836080 |
02836081 |
| ■仕様 |
| ACノミナル電圧 注1 |
[V] |
230 |
115 |
230 |
115 |
230 |
115 |
| 入力電圧範囲 |
[V] |
207-253 |
103.5-126.5 |
207-253 |
103.5-126.5 |
207-253 |
103.5-126.5 |
| 周波数 |
[Hz] |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
| 周波数範囲 |
[Hz] |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
| イグニッション中最大入力電流 |
[A] |
0.5 |
0.8 |
0.5 |
0.8 |
1.2 |
1.8 |
| 高圧パルス振幅 |
[kV] |
? 30 |
? 30 |
? 40 |
? 40 |
? 30 |
? 30 |
| パルス数/半サイクル |
? 8 |
? 8 |
? 7 |
? 7 |
? 16 |
? 16 |
| ランプ電流@環境温度? 55°C |
[A] |
? 15 |
? 15 |
? 30 |
? 30 |
? 80 |
? 80 |
| 適合基準 |
CE |
CE |
CE |
CE |
CE |
CE |
| 保護等級 |
IP00 |
IP00 |
IP00 |
IP00 |
IP00 |
IP00 |
| 絶縁クラス |
CL1 |
CL1 |
CL1 |
CL1 |
CL1 |
CL1 |
| 保管温度 |
[°C] |
-20-60 |
-20-60 |
-20-60 |
-20-60 |
-20-60 |
-20-60 |
| 重量 |
[kg] |
1.3 |
1.3 |
1.3 |
1.3 |
1.5 |
1.5 |
| 寸法 AxBxHxd |
[mm] |
75 x 64 x 104 x 14 |
75 x 64 x 104 x 14 |
75 x 64 x 104 x 21 |
75 x 64 x 104 x 21 |
75 x 64 x 145 x 23 |
75 x 64 x 145 x 23 |
| 形状 |
3 |
3 |
3 |
3 |
4 |
4 |
| 時間遅延ボード |
[A1] |
なし |
なし |
なし |
なし |
なし |
なし |
注1：全イグナイターは次のメイン接続を通して接続できます。1Ph+N+PEまたは2PH+PE
上記以外の入力電圧または周波数に対応した製品もあります。
| キセノンランプパワー範囲 [W] |
≤ 7,000 |
| モデル番号 |
AS-16040 |
AS-16040A |
ASD-16040A |
| 製品番号 |
02836005 |
02836016 |
02836001 |
02836011 |
02836003 |
| ■仕様 |
| ACノミナル電圧 注1 |
[V] |
230 |
115 |
230 |
115 |
200～230 注2 |
| 入力電圧範囲 |
[V] |
207-253 |
103.5-126.5 |
207-253 |
103.5-126.5 |
200～230 注3 |
| 周波数 |
[Hz] |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
| 周波数範囲 |
[Hz] |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
| イグニッション中最大入力電流 |
[A] |
3.8 |
10 |
3.8 |
10 |
4.3 |
| 高圧パルス振幅 |
[kV] |
? 40 |
? 40 |
? 40 |
? 40 |
? 40 |
| パルス数/半サイクル |
? 16 |
? 16 |
? 16 |
? 16 |
? 16 |
| ランプ電流@環境温度? 55°C |
[A] |
? 165 |
? 165 |
? 165 |
? 165 |
? 165 |
| 適合基準 |
CE |
CE / UL |
CE |
CE / UL |
CE / UL |
| 保護等級 |
IP00 |
IP00 |
IP00 |
IP00 |
IP00 |
| 絶縁クラス |
CL1 |
CL1 |
CL1 |
CL1 |
CL1 |
| 保管温度 |
[°C] |
-20 ～ +60 |
-20 ～ +60 |
-20 ～ +60 |
-20 ～ +60 |
-20 ～ +60 |
| 重量 |
[kg] |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
| 寸法 AxBxHxd |
[mm] |
130 x 83 x 150 x 30 |
130 x 83 x 150 x 30 |
130 x 83 x 150 x 30 |
130 x 83 x 150 x 30 |
130 x 83 x 150 x 30 |
| 形状 |
5 |
5 |
5 |
5 |
5 |
| 時間遅延ボード |
[A1] |
なし |
なし |
78800493 |
78800493 |
78800493 |
注1：全イグナイターは次のメイン接続を通して接続できます。1Ph+N+PEまたは2PH+PE
注2：このイグナイターは2つの入力電圧用タップが付いています。ノミナル値は各タップで決まります。
注3：表記された値は全範囲になります。第１入力電圧範囲は180～230V、第２入力電圧は207～265Vとなります。
注4: 時間遅延ボードA1は自動/短縮時間イグニッション用ボードで、末尾にAが付いたASイグナイターに内蔵できます。
上記以外の入力電圧または周波数に対応した製品もあります。
| キセノンランプパワー範囲 [W] |
8,000-10,000 |
12,000-15,000 |
| モデル番号 |
ASN-1000 |
ASN-1000A |
AS-40045A |
| 製品番号 |
028410085 |
対応可 |
02841000 |
対応可 |
02841020 |
対応可 |
| ■仕様 |
| ACノミナル電圧 注1 |
[V] |
230 |
115 |
230 |
115 |
230 |
115 |
| 入力電圧範囲 |
[V] |
207-253 |
103.5-126.5 |
207-253 |
103.5-126.5 |
207-253 |
103.5-126.5 |
| 周波数 |
[Hz] |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
| 周波数範囲 |
[Hz] |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
47-63 |
| イグニッション中最大入力電流 |
[A] |
1.3 |
3.1 |
1.3 |
3.1 |
4 |
10 |
| 高圧パルス振幅 |
[kV] |
? 40 |
? 40 |
? 40 |
? 40 |
? 45 |
? 45 |
| パルス数/半サイクル |
? 5 |
? 5 |
? 5 |
? 5 |
? 16 |
? 16 |
| ランプ電流@環境温度? 55°C |
[A] |
? 200 |
? 200 |
? 200 |
? 200 |
? 400 注2 |
? 400 注2 |
| 適合基準 |
CE |
CE |
CE |
CE |
CE |
CE |
| 保護等級 |
IP00 |
IP00 |
IP00 |
IP00 |
IP00 |
IP00 |
| 絶縁クラス |
CL1 |
CL1 |
CL1 |
CL1 |
CL1 |
CL1 |
| 保管温度 |
[°C] |
-20～+60 |
-20～+60 |
-20～+60 |
-20～+60 |
-20～+60 |
-20～+60 |
| 重量 |
[kg] |
4.7 |
4.7 |
4.7 |
4.7 |
11 |
11 |
| 寸法 AxBxHxd |
[mm] |
130 x 83 x 225 x 32 |
130 x 83 x 225 x 32 |
130 x 83 x 225 x 32 |
130 x 83 x 225 x 32 |
160 x 90 x 360 x 45 |
160 x 90 x 360 x 45 |
| 形状 |
6 |
6 |
6 |
6 |
7 |
7 |
| 時間遅延ボード |
[A1] |
- |
- |
78800499 |
78800499 |
78800492 |
78800492 |
注1：全イグナイターは次のメイン接続を経由して接続できます。1Ph+N+PEまたは2PH+PE
注2：環境温度? 40でのランプ電流
注3: 時間遅延ボードA1は自動/短縮時間イグニッション用ボードで、末尾にAが付いたASイグナイターに内蔵できます。
上記以外の入力電圧または周波数に対応した製品もあります。
高圧イグナイター・タイミングボード 製品一覧
| 適合イグナイター
| AS-16040A
| AS-16040A
| AS-16040A
|
| 製品番号 |
788004781 注1 |
78800489 |
78800490 |
| |
| イグニッション閾値電圧 |
[Vdc] |
～55 |
～98 |
～68 |
| 整流器最小無負荷電圧 |
[Vdc] |
>55 |
>98 |
>68 |
| 閾値後遅延時間 |
[s] |
なし |
なし |
なし |
| 遅延時間公差 |
[s] |
- |
- |
- |
| メインスイッチ |
リレー |
リレー |
リレー |
| サイクル数 |
制限なし |
1 |
1 |
| サイクル長 |
[s] |
- |
2 |
2 |
| ストロークサイクル |
OFF / ON |
ON |
ON |
| 最大動作時間 |
[s] |
最大動作時間 |
? 2 |
? 2 |
注1：スペアパーツとしてのみ販売
タイミングボードの特性が整流器に適合していることを確認して下さい。
| 適合イグナイター
| AS-16040A
| AS-16040A
| ASN-1000A
| AS-16040A
AS-18040A
AS-40045A
|
| 製品番号 |
78800493 |
78800494 |
78800499 |
78800492 注1 |
| |
| イグニッション閾値電圧 |
[Vdc] |
～72 |
～100 |
～146 |
～77-92-117-146 |
| 整流器最小無負荷電圧 |
[Vdc] |
>72 |
>100 |
>146 |
>77 >92 >117 >146 |
| 閾値後遅延時間 |
[s] |
2 |
2 |
2 |
no |
| 遅延時間公差 |
[s] |
± 0.5 |
± 0.5 |
± 0.5 |
- |
| メインスイッチ |
ソリッドステート |
ソリッドステート |
ソリッドステート |
ソリッドステート |
ソリッドステート |
| サイクル数 |
4 |
4 |
4 |
1 |
| サイクル長 |
[s] |
4 |
4 |
4 |
2 |
| ストロークサイクル |
OFF / ON |
OFF / ON |
OFF / ON |
OFF / ON |
| 最大動作時間 |
? 16 |
? 16 |
? 16 |
? 2 |
注1：この電子タイミングボードには、4つのポジション設定ジャンパーがあります。
次の通りにイグニッションしきい値電圧を調整することができます。ジャンパーポジションNo.1 = 146VDC, No.2 = 117VDC, No.3 = 92VDC, No.4 = 77VDC
タイミングボードの特性が整流器に適合していることを確認して下さい。
